Keyless Feststellvorrichtung des Bolzen-M14

Produktdetails:
Herkunftsort:	Shaanxi, China
Markenname:	CHAOYUE
Modellnummer:	Z23
Zahlung und Versand AGB:
Min Bestellmenge:	PC 5
Preis:	USD 10.00 - 113.00 / pc
Verpackung Informationen:	Karton oder Holzkiste hängen von der Größe der Produkte ab
Lieferzeit:	1 - 3 Wochen
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	500 PC pro Monat

Kontakt

Detailinformationen
Innerer Durchmesser:	19 - 180 Millimeter	Außendurchmesser:	47 - 235 Millimeter
Stärke:	39 - 84 Millimeter	Drehmoment:	0.54 - 50,4 kN.m
Bolzen:	M6 - M14	Gewicht:	0.35 - 13,68 Kilogramm
Hervorheben:	Keyless Feststellvorrichtung 235mm Ods , Keyless Feststellvorrichtung des Bolzen-M14 , Dehnfugeärmel des Bolzens M14

Produkt-Beschreibung

Verschluss-Gerät-Feststellvorrichtung der Energie-Z23 für Nahrungsmittelmaschinerie

Keyless Feststellvorrichtung des Bolzen-M14 0

Befestigung des Beispiels

Keyless Feststellvorrichtung des Bolzen-M14 1

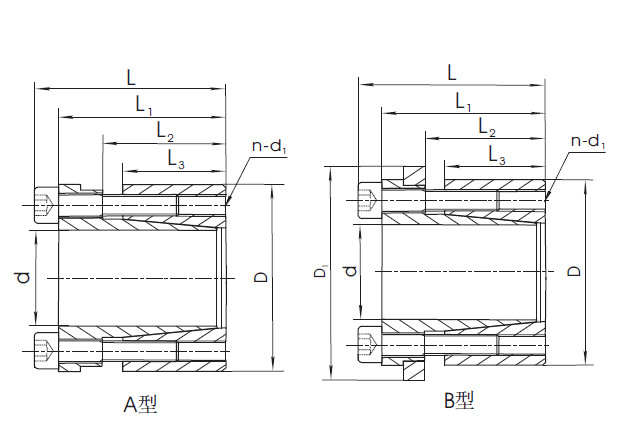

Grundlegendes Maß [Millimeter]							Bolzen		Bewertete Last		Drehmoment von ziehen Bolzen fest [N.m]	Gewicht [Kilogramm]
d	D	L	L₁	L₂	L₃	D₁	d₁	n	Axiale Kraft [kN]	Drehmoment [kN·m]	Drehmoment von ziehen Bolzen fest [N.m]	Gewicht [Kilogramm]
19	47	45	39	30	26	53	M6	6	54	0,54	17	0,35
20	47	45	39	30	26	53	M6	6	54	0,6	17	0,36
22	47	45	39	30	26	53	M6	6	54	0,6	17	0,44
24	50	45	39	30	26	56	M6	6	54	0,65	17	0,47
25	50	45	39	30	26	56	M6	6	54	0,68	17	0,48
28	55	45	39	30	26	61	M6	6	54	0,78	17	0,55
30	55	45	39	30	26	61	M6	6	54	0,82	17	0,76
32	60	45	39	30	26	66	M6	9	82	1,31	17	0,79
35	60	45	39	30	26	66	M6	9	82	1,44	17	0,81
38	65	45	39	30	26	71	M6	9	82	1,52	17	0,87
40	65	45	39	30	26	71	M6	9	82	1,64	17	0,94
42	75	55	47	35	30	81	M8	6	101	2,13	41	1,02
45	75	55	47	35	30	81	M8	6	101	2,28	41	1,06
48	80	55	47	35	30	86	M8	6	101	2,43	41	1,7
50	80	55	47	35	30	86	M8	6	101	2,53	41	1,76
55	85	55	47	35	30	91	M8	9	152	4,18	41	1,89
60	90	55	47	35	30	96	M8	9	152	4,56	41	1,98
65	95	55	47	35	30	101	M8	9	152	4,96	41	2,15
70	110	77	67	46	40	116	M10	7	186	6,5	83	2,24
75	115	77	67	46	40	121	M10	7	186	7	83	3,07
80	120	77	67	46	40	126	M10	7	186	7,4	83	3,35
85	125	77	67	46	40	131	M10	8	213	9	83	3,59
90	130	77	67	46	40	136	M10	8	213	9,6	83	5,04
95	135	77	67	46	40	141	M10	10	267	12,6	83	5,38
100	145	89	77	52	46	151	M12	7	270	13,3	145	5,81
110	155	89	77	52	46	161	M12	7	270	14,7	145	6,06
120	165	89	77	52	46	171	M12	8	309	18,4	145	7,61
130	180	89	77	52	46	186	M12	10	342	20,5	145	8,32
140	190	98	84	59	51	196	M14	8	373	26,1	230	9,56
150	200	98	84	59	51	206	M14	10	467	35,1	230	10,15
160	210	98	84	59	51	216	M14	10	467	37,4	230	11,23
170	225	98	84	59	51	231	M14	12	560	47,6	230	12,45
180	235	98	84	59	51	241	M14	12	560	50,4	230	13,68
