Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | CK-L |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 PC |
| Preis: | USD 40.00 - 95.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 15 - 45 Millimeter | Außendurchmesser: | 60 - 135 Millimeter |
|---|---|---|---|
| Länge: | 70 - 112 Millimeter | Drehmoment: | 86 - 1240 N.m |
| Gewicht: | 0.58 - 6,00 Kilogramm | ||
| Hervorheben: | 100mm Längen-Überholkupplungslager,900N.m Überholkupplungslager,900N.m Endanschlag-Kupplungslager |
||
Produkt-Beschreibung

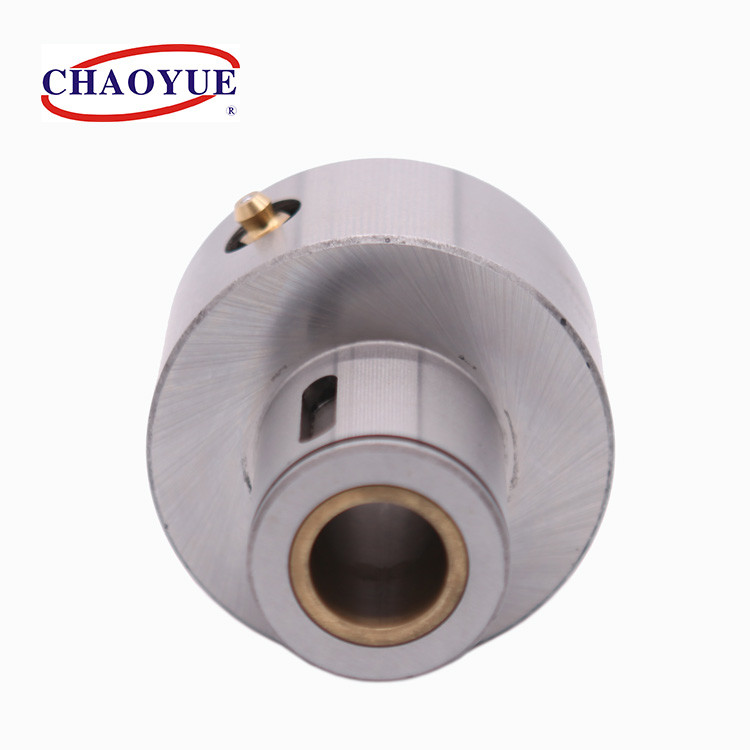

CK-L eins Weisen-Freilaufkupplung, die Koppelung für Druckmaschinen trägt
Art CK-L ist eine Keilnart freiläuft, das gestützte Lager. Sie verwendete hauptsächlich in der Gelegenheit des langsameren und unzulänglichen Raumes. Sie benötigt Dichtung und Fett, wenn sie verwendet wird.
Diese Reihe kann an Gänge, Kettenrad anschließen. Aber kann Blitz und Gebrauch nicht als Koppelung tragen. Spezifizieren Sie bitte den Innenringdrehsinn, der von der a-Seite gesehen wird.
Dieses Reihenumfangreiche verwendet im Mechanismus des Verpackens, des Druckens, und so weiter spinnend, um den Überlauf, Index-Bewegung und Endanschlag zu verwirklichen.
Befestigung des Beispiels
| Art | Nennmoment [N.m] |
Überlauf von Grenzgeschwindigkeit [r/Minute] |
Maß in Coutour [Millimeter] | Gewicht | |||||||||||
| Innenring | Außenring | d [H7] |
d1 [F8] |
D | D1 [H7] |
F | H | L | m | n | bw x TW | Bn x tn | |||
| CK-L1560 | 86 | 1260 | 765 | 15 | 15 | 60 | 32 | 25 | 32 | 70 | 1,3 | 21 | 6 x 3,5 | 4 x 1,5 | 0,58 |
| CK-L2072 | 225 | 1050 | 680 | 20 | 20 | 72 | 38 | 33 | 38 | 82 | 1,7 | 29 | 6 x 3,5 | 6 x 2,8 | 1,17 |
| CK-L2585 | 330 | 840 | 552 | 25 | 25 | 85 | 45 | 33 | 40 | 85 | 1,7 | 28 | 14 x 4,5 | 8 x 3,3 | 1,67 |
| CK-L3085 | 330 | 840 | 550 | 30 | 30 | 85 | 48 | 35 | 35 | 85 | 1,7 | 31 | 8 x 4 | 8 x 3,3 | 1,78 |
| CK-L3095 | 490 | 700 | 340 | 30 | 30 | 95 | 60 | 37 | 41 | 92 | 2,2 | 30 | 8 x 4 | 8 x 3,3 | 2,50 |
| CK-L40115 | 900 | 560 | 255 | 40 | 40 | 115 | 65 | 37 | 50 | 100 | 2,7 | 30 | 12 x 5 | 12 x 3,3 | 3,60 |
| CK-L45135 | 1240 | 490 | 255 | 45 | 45 | 135 | 75 | 41 | 54 | 112 | 2,7 | 35 | 14 x 5,5 | 14 x 3,8 | 6,00 |
