Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | CKZ-A |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 PC |
| Preis: | USD 100.00 - 275.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 20 - 70 Millimeter | Außendurchmesser: | 80 - 180 Millimeter |
|---|---|---|---|
| Stärke: | 60 - 124 Millimeter | Toqure: | 175 - 3100 N.m |
| Gewicht: | 1.89 - 15,91 Kilogramm | ||
| Hervorheben: | Eine Weisen-Endanschlag-Nocken-Kupplung,Endanschlag-Nocken-Kupplung der Stärke-124mm,Eine Weisen-Endanschlag-Kupplung |
||
Produkt-Beschreibung

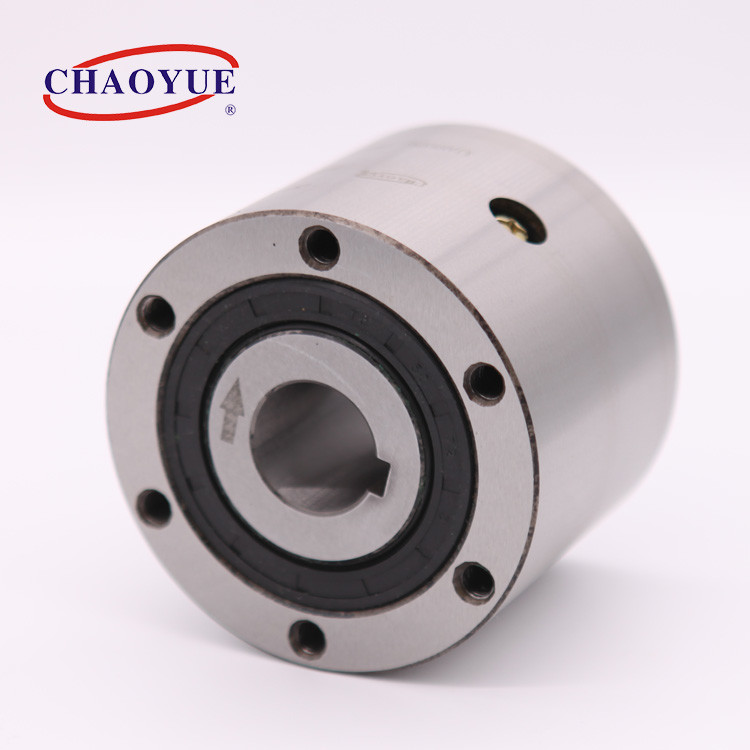

Weisen-Endanschlag-Nocken-Kupplung CKZ-A Keiln-eins laufen das Tragen frei
Art CKZ-A ist Keilnart freiläuft, selbstständig, versiegelt und Tragen gestützt, unter Verwendung zwei Kugellager. Einheit ist das geliefertes Öl oder Fett, die entsprechend der Art geschmiert werden.
Der Innenring wird zur Welle befestigt, hat der Außenring eine Toleranz h7, zum eines Passung in Wohnung H7 zu geben und sie wird zur Bindung geschraubt.
Diese Art umfangreiches und so weiter verwendet in der Maschinerie der Verpackung, Verkehr, Metallurgie, Bergwerk. zu Endanschlag oder den Überlauf in dule Antrieben verwirklichen.
Befestigung des Beispiels
| Art | Nennmoment [N.m] |
Überlauf von Grenzgeschwindigkeit [r/Minute] |
Maß in der Kontur [Millimeter] | Gewicht [Kilogramm] |
||||||||
| Außenring | Innenring | |||||||||||
| Innenring | Außenring | D [h7] | B | F | n - M | H | d [H7] | C | Bn x tn | |||
| CKZ-A1890 | 298 | 1100 | 460 | 90 | 54 | 75 | 6 - M6 | 15 | 18 | 56 | 6 x 2,8 | 2,46 |
| CKZ-A2080 | 175 | 1200 | 510 | 80 | 60 | 68 | 4 - M6 | 15 | 20 | 62 | 6 x 2,8 | 1,89 |
| CKZ-A2590 | 298 | 1100 | 460 | 90 | 49 | 75 | 6 - M6 | 15 | 25 | 50 | 8 x 2,5 | 2,35 |
| CKZ-A25100 | 630 | 1000 | 425 | 100 | 79 | 88 | 6 - M8 | 16 | 25 | 80 | 8 x 3,3 | 4,12 |
| CKZ-A28100 | 630 | 1000 | 425 | 100 | 78 | 86 | 6 - M8 | 20 | 28 | 80 | 8 x 3,3 | 3,98 |
| CKZ-A30100 | 630 | 1000 | 425 | 100 | 78 | 86 | 6 - M8 | 20 | 30 | 80 | 10 x 3,3 | 3,8 |
| CKZ-A32100 | 630 | 1000 | 425 | 100 | 78 | 86 | 6 - M8 | 20 | 32 | 80 | 10 x 3,3 | 3,71 |
| CKZ-A35100 | 630 | 1000 | 425 | 100 | 78 | 86 | 6 - M8 | 20 | 35 | 80 | 10 x 3,3 | 3,6 |
| CKZ-A38115 | 1115 | 900 | 400 | 115 | 90 | 100 | 6 - M8 | 20 | 38 | 82 | 10 x 3,3 | 4,9 |
| CKZ-A40115 | 1115 | 900 | 400 | 115 | 80 | 100 | 6 - M8 | 20 | 40 | 82 | 10 x 3,3 | 4,89 |
| CKZ-A40120 | 1160 | 900 | 400 | 120 | 80 | 105 | 6 - M8 | 20 | 40 | 82 | 10 x 3,3 | 5,39 |
| CKZ-A42125 | 1268 | 900 | 400 | 125 | 90 | 105 | 6 - M8 | 20 | 42 | 92 | 12 x 3,3 | 6,56 |
| CKZ-A45125 | 1268 | 900 | 400 | 125 | 90 | 110 | 8 - M8 | 25 | 45 | 92 | 14 x 3,8 | 6,51 |
| CKZ-A45138 | 1580 | 750 | 350 | 138 | 101 | 124 | 6 - M8 | 20 | 45 | 105 | 12 x 5,0 | 8,85 |
| CKZ-A45140 | 1585 | 750 | 350 | 140 | 95 | 120 | 6 - M10 | 25 | 45 | 97 | 14 x 3,8 | 8,78 |
| CKZ-A50135 | 970 | 800 | 400 | 135 | 70 | 115 | 6 - M10 | 20 | 50 | 72 | 14 x 3,8 | 6,61 |
| CKZ-A50150 | 1900 | 700 | 300 | 150 | 95 | 130 | 6 - M10 | 25 | 50 | 97 | 14 x 3,8 | 9,99 |
| CKZ-A50160 | 2290 | 600 | 250 | 160 | 90 | 140 | 6 - M10 | 20 | 50 | 90 | 14 x 3,8 | 12,86 |
| CKZ-A50180 | 3100 | 500 | 150 | 180 | 124 | 158 | 6 - M10 | 25 | 50 | 128 | 14 x 3,8 | 16,9 |
| CKZ-A55145 | 1850 | 700 | 300 | 145 | 100 | 130 | 6 - M8 | 20 | 55 | 102 | 14 x 3,8 | 9,42 |
| CKZ-A55160 | 2290 | 600 | 250 | 160 | 105 | 140 | 6 - M10 | 25 | 55 | 107 | 16 x 4,3 | 12,47 |
| CKZ-A55170 | 2720 | 600 | 200 | 170 | 110 | 146 | 8 - M8 | 15 | 55 | 112 | 16 x 4,3 | 14,23 |
| CKZ-A65170 | 2720 | 600 | 200 | 170 | 105 | 150 | 6 - M10 | 25 | 65 | 107 | 16 x 4,3 | 13,63 |
| CKZ-A70180 | 3100 | 500 | 150 | 180 | 110 | 160 | 6 - M10 | 25 | 70 | 112 | 20 x 4,9 | 15,91 |
