Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | CKZ-F |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 PC |
| Preis: | USD 300.00 - 1850.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 25 - 140 Millimeter | Außendurchmesser: | 165 - 360 Millimeter |
|---|---|---|---|
| Breite: | 125 - 215 Millimeter | Drehmoment: | 400 - 23600 N.m |
| Gewicht: | 20.51 - 145,81 Kilogramm | ||
| Hervorheben: | 23600N.m Drehmoment-Endanschlag-Nocken-Kupplung,360mm Od-Endanschlag-Nocken-Kupplung,23600N.m Drehmomentnocken-Kupplungslager |
||
Produkt-Beschreibung

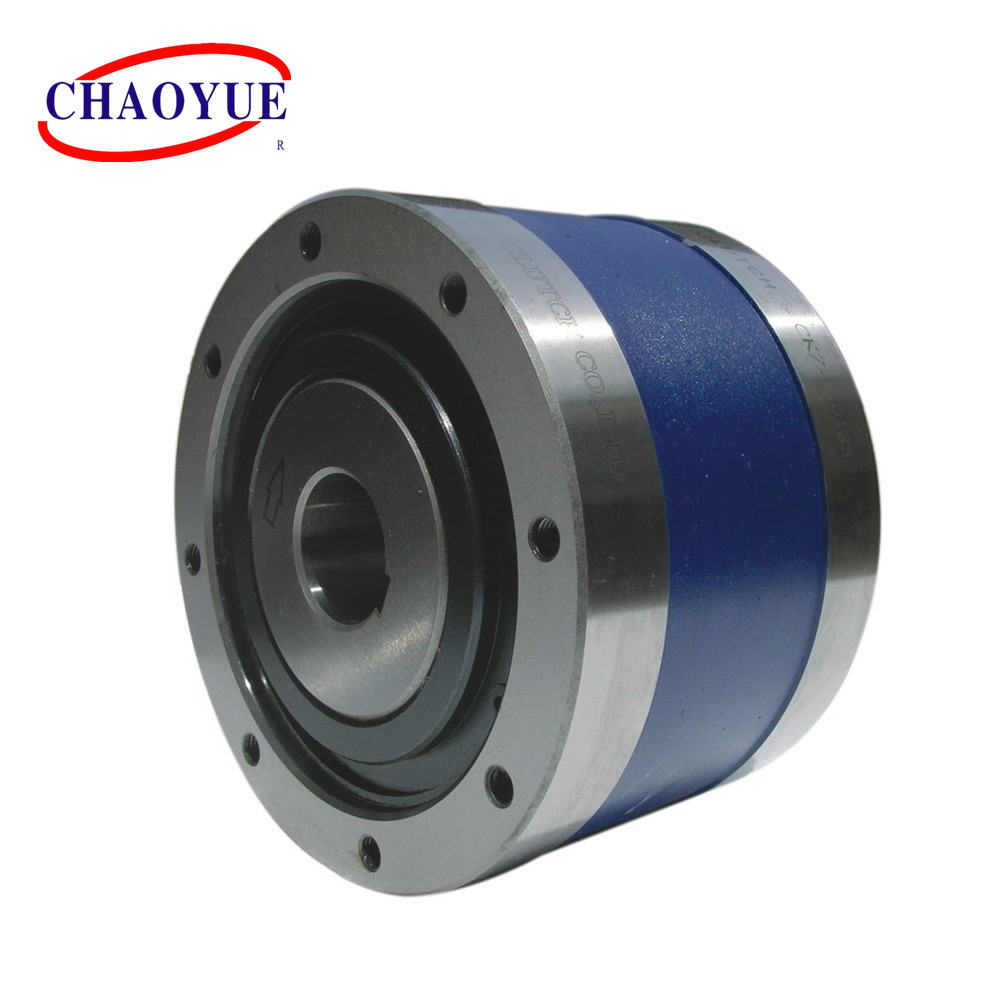

CKZ-F Schwermaschinen-nicht Kontakt-Endanschlag-Nocken-Kupplung
Art CKZ-F ist nicht Kontaktkeilnart freilaufen, das Tragen gestützt, nur der Innenring für den Überlauf bestimmt ist. Einheiten sind das gelieferte geschmierte Fett.
Der Innenring wird zur Welle befestigt, hat der Außenring eine Toleranz h7, zum eines Passung in Wohnung H7 zu geben und sie wird zur Bindung geschraubt.
Diese Art fügender Kriechpflanzengang benutzt in der Maschinerie der Verpackung, Verkehr, Metallurgie, und so weiter gewinnend. Hauptsächlich entworfen als Endanschlag, Freilaufkupplung in den Schleichen-Antrieben.
Befestigung des Beispiels
| Art | Nennmoment [N.m] |
Max Non Contact Overrunning Speed [r/Minute] |
Min Non Contact Overrunning Speed [r/Minute] |
Maß in der Kontur [Millimeter] | Gewicht [Kilogramm] |
||||||
| Außenring-Größe | Innenring-Größe | ||||||||||
| D [h8] |
F | B [js9] |
n - M | H | d [E7] |
Bn x tn | |||||
| CKZ-F25165 | 400 | 1500 | 480 | 165 | 145 | 125 | 8 - M8 | 20 | 25 | 8 x 3,3 | 20,51 |
| CKZ-F30170 | 500 | 1500 | 470 | 170 | 150 | 130 | 8 - M8 | 20 | 30 | 8 x 3,3 | 22,46 |
| CKZ-F35175 | 2705 | 1500 | 450 | 175 | 155 | 130 | 8 - M10 | 20 | 35 | 10 x 3,3 | 23,6 |
| CKZ-F40185 | 3320 | 1500 | 430 | 185 | 162 | 130 | 8 - M10 | 25 | 40 | 12 x 3,3 | 24,16 |
| CKZ-F50190 | 2500 | 1500 | 420 | 190 | 168 | 135 | 8 - M10 | 25 | 50 | 14 x 3,8 | 26,95 |
| CKZ-F55195 | 3560 | 1500 | 400 | 195 | 172 | 145 | 8 - M10 | 25 | 55 | 16 x 4,3 | 31,31 |
| CKZ-F55205 | 3360 | 1500 | 400 | 205 | 185 | 145 | 10 - M10 | 25 | 55 | 16 x 4,3 | 34,81 |
| CKZ-F60208 | 4220 | 1500 | 400 | 208 | 185 | 150 | 10 - M10 | 25 | 60 | 18 x 4,4 | 36,71 |
| CKZ-F65220 | 4200 | 1500 | 400 | 220 | 195 | 150 | 10 - M10 | 25 | 65 | 18 x 4,4 | 40,88 |
| CKZ-F70230 | 4850 | 1500 | 390 | 230 | 205 | 150 | 12 - M10 | 25 | 70 | 20 x 4,9 | 44,42 |
| CKZ-F80245 | 5710 | 1500 | 380 | 245 | 218 | 160 | 12 - M12 | 25 | 80 | 22 x 5,4 | 52,93 |
| CKZ-F90260 | 6300 | 1500 | 370 | 260 | 230 | 160 | 12 - M14 | 25 | 90 | 22 x 5,4 | 58,74 |
| CKZ-F100275 | 8360 | 1500 | 370 | 275 | 245 | 170 | 12 - M14 | 25 | 100 | 28 x 6,4 | 68,83 |
| CKZ-F110295 | 12060 | 1500 | 370 | 295 | 260 | 185 | 12 - M16 | 30 | 110 | 28 x 6,4 | 85,46 |
| CKZ-F130330 | 19920 | 1500 | 350 | 330 | 295 | 200 | 12 - M16 | 30 | 130 | 32 x 6,4 | 113,44 |
| CKZ-F140360 | 23600 | 1500 | 350 | 360 | 320 | 215 | 12 - M18 | 30 | 140 | 36 x 8,4 | 145,81 |
