Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | CKF-A |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 PC |
| Preis: | USD 100.00 - 1300.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 20 - 150 Millimeter | Außendurchmesser: | 90 - 400 Millimeter |
|---|---|---|---|
| Stärke: | 35 - 105 Millimeter | Drehmoment: | 192 - 33460 N.m |
| Gewicht: | 1.5 - 73 Kilogramm | ||
| Hervorheben: | Stärke 60mm eine Weisenüberholkupplung,2800N.m eine Weisenüberholkupplung,Überholkupplungsversammlung der Stärke 60mm |
||
Produkt-Beschreibung

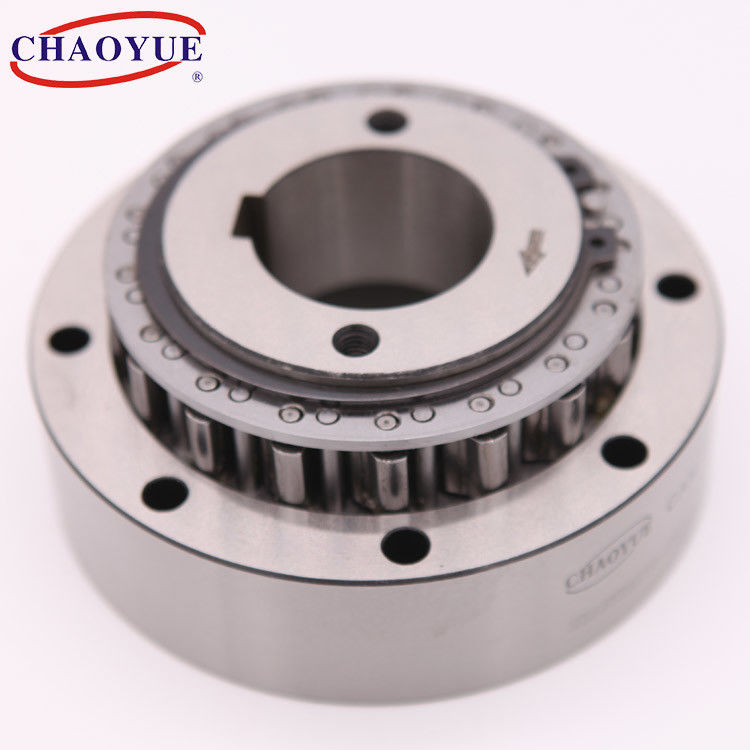

CKF-A eins Weisen-Endanschlag-Nocken-Kupplung, die für Verpackmaschine trägt
Art CKF-A ist eine zentrifugale Keilnart freiläuft mit dem drehenden Innenring. Nur der Innenring ist für das Freilaufen bestimmt. Es ist eine nicht selbst-gestützte Art.
Lager müssen zur Verfügung gestellt werden, um Konzentrizität vom inneren und vom Außenring sicherzustellen.
Wann verwendet als Endanschlag, muss es geprüft werden, ob die Überlaufgeschwindigkeit nicht unterhalb der Mindestdrehzahl geht, die im folgenden Seitentabellen gegeben wird.
Hauptsächlich entworfen als Endanschlag, kann diese Art als Freilaufkupplung in den Doppel-Antrieben auch benutzt werden.
Befestigung des Beispiels
| Art | Nennmoment [N.m] |
Minimale berührungsfreie drehende Geschwindigkeit | Maximale berührungsfreie drehende Geschwindigkeit | Maß in der Kontur [Millimeter] |
Gewicht [Kilogramm] |
|||||||||
| nmin | nmax | d [H7] |
D [h7] |
E [H7] |
F | G | C | B | n - d1 | Bn x tn | ||||
| CKF-A2090 | 192 | 875 | 6000 | 20 | 90 | 66 | 78 | 40 | 35 | 35 | 27 | 6-6.6 | 6x2.8 | 1,5 |
| CKF-A2595 | 243 | 825 | 6000 | 25 | 95 | 70 | 82 | 45 | 35 | 35 | 27 | 6-6.6 | 8x3.3 | 1,6 |
| CKF-A30102 | 342 | 780 | 6000 | 30 | 102 | 75 | 87 | 50 | 40 | 40 | 30 | 6-6.6 | 8x3.3 | 1,8 |
| CKF-A35110 | 437 | 740 | 6000 | 35 | 110 | 82 | 96 | 57 | 40 | 40 | 30 | 6-6.6 | 10x3.3 | 2,1 |
| CKF-A40125 | 574 | 720 | 5000 | 40 | 125 | 92 | 108 | 67 | 40 | 40 | 30 | 8-6.6 | 12x3.3 | 2,9 |
| CKF-A45130 | 640 | 665 | 5000 | 45 | 130 | 94 | 112 | 69 | 40 | 40 | 29 | 8-9.0 | 14x3.8 | 3,1 |
| CKF-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 90 | 40 | 40 | 29 | 8-9.0 | 14x3.8 | 4,7 |
| CKF-A55160 | 1380 | 600 | 4000 | 55 | 160 | 116 | 138 | 91 | 45 | 45 | 33 | 8-9.0 | 16x4.3 | 5,4 |
| CKF-A60175 | 2190 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 48 | 8-11 | 18x4.4 | 8,5 |
| CKF-A70190 | 2800 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 48 | 12-11 | 20x4.9 | 10 |
| CKF-A80210 | 3600 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11 | 22x5.4 | 14 |
| CKF-A90230 | 7160 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 64 | 12-13.5 | 25x5.4 | 19 |
| CKF-A100280 | 9790 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 64 | 12-17.5 | 28x6.4 | 34 |
| CKF-A130320 | 14640 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 64 | 12-17.5 | 32x7.4 | 44 |
| CKF-A150400 | 33460 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 84 | 12-17.5 | 36x8.4 | 73 |
