Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | GC-B |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 PC |
| Preis: | USD 25.00 - 360.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 8 - 150 Millimeter | Außendurchmesser: | 35 - 320 Millimeter |
|---|---|---|---|
| Stärke: | 13 - 108 Millimeter | Drehmoment: | 8.3 - 17040 N.m |
| Gewicht: | 0.07 - 42,0 KILOGRAMM | ||
| Hervorheben: | Stärke 90mm eine Weisen-Rollen-Kupplung,2500N.m eine Weisen-Rollen-Kupplung,Ersatzteile der 2500N.m Druckmaschine |
||
Produkt-Beschreibung

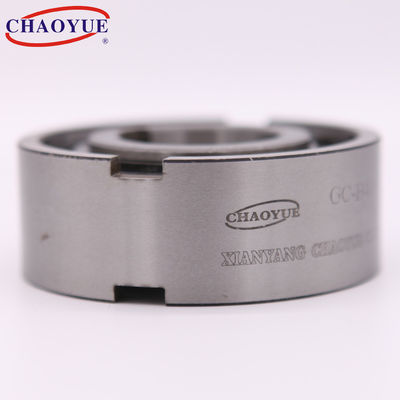

GC-B ASNU eins Weisen-Rollen-Kupplung, die für den Druck von Verpackmaschinen trägt
Art GC-B ist eine Rollenart freilaufen das gestützte Nichtlager. Nominaler Außendurchmesser ist der selbe wie eine Reihe 63 Kugellager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Einheiten sind das gelieferte geschmierte Fett.
Standardanordnung ist, diese Art neben einem Lager bei der gleichen Standorttoleranz zu installieren. Der Innenring wird zur Welle befestigt. Zusätzliche Seitenkerben im Außenring stellen für das positive Drehmoment transimission zur Verfügung.
Diese Reihe, die umfangreich ist, verwendete im Maschineriesystem des Förderers und und so weiter bewirtete, Verpackung, Drucken, Papierherstellung, das Spinnen, chemisch, medizinisch, Nahrung.
Befestigung des Beispiels
| Art | Nennmoment [N.m] | Überlauf Grenzgeschwindigkeit [r/Minute] | Maß in Coutour [Millimeter] | Gewicht | |||||
| Innenring | Außenring | d [h7] | D [h7] | L | bw x TW | Bn x tn | |||
| GC-B835 | 8,3 | 1650 | 2500 | 8 | 35 | 13 | 4 x 1,4 | 2 x 1,0 | 0,07 |
| GC-B1235 | 8,3 | 1650 | 2500 | 12 | 35 | 13 | 4 x 1,4 | 4 x 1,8 | 0,06 |
| GC-B1237 | 8,5 | 1600 | 2500 | 12 | 37 | 20 | 6 x 3,3 | 4 x 1,8 | 0,07 |
| GC-B1542 | 22 | 1200 | 1800 | 15 | 42 | 18 | 5 x 1,8 | 5 x 2,3 | 0,11 |
| GC-B1747 | 35 | 1150 | 1700 | 17 | 47 | 19 | 5 x 2,3 | 5 x 2,3 | 0,15 |
| GC-B2052 | 26 | 1050 | 1550 | 20 | 52 | 21 | 6 x 2,3 | 6 x 2,8 | 0,19 |
| GC-B2060 | 90 | 850 | 1300 | 20 | 60 | 20 | 6 x 2,3 | 6 x 3,0 | 0,08 |
| GC-B2062 | 100 | 850 | 1300 | 20 | 62 | 36 | 8 x 3,5 | 6 x 2,8 | 0,59 |
| GC-B2562 | 90 | 850 | 1300 | 25 | 62 | 24 | 8 x 2,8 | 8 x 3,3 | 0,38 |
| GC-B3072 | 184 | 700 | 1100 | 30 | 72 | 27 | 10 x 2,5 | 10 x 3,3 | 0,54 |
| GC-B3580 | 270 | 600 | 950 | 35 | 80 | 31 | 12 x 3,5 | 12 x 3,3 | 0,74 |
| GC-B4090 | 387 | 550 | 850 | 40 | 90 | 33 | 12 x 4,1 | 14 x 3,8 | 0,92 |
| GC-B4393 | 400 | 550 | 850 | 43 | 93 | 36 | 14 x 4,5 | 10 x 3,0 | 1 |
| GC-B45100 | 558 | 500 | 800 | 45 | 100 | 36 | 14 x 4,6 | 14 x 3,8 | 1,31 |
| GC-B50110 | 720 | 425 | 675 | 50 | 110 | 40 | 14 x 5,6 | 18 x 4,4 | 1,74 |
| GC-B60130 | 1315 | 375 | 525 | 60 | 130 | 46 | 18 x 5,6 | 20 x 4,9 | 2,77 |
| GC-B60170 | 2500 | 275 | 425 | 60 | 170 | 90 | 20 x 7,5 | 18 x 4,4 | 6,5 |
| GC-B65170 | 2500 | 275 | 425 | 65 | 170 | 90 | 20 x 7,5 | 18 x 4,4 | 6,3 |
| GC-B70150 | 1656 | 300 | 475 | 70 | 150 | 51 | 20 x 6,9 | 20 x 4,9 | 4,16 |
| GC-B80170 | 2096 | 275 | 425 | 80 | 170 | 58 | 20 x 7,5 | 22 x 5,4 | 7,01 |
| GC-B90190 | 3468 | 250 | 375 | 90 | 190 | 64 | 20 x 8,0 | 25 x 5,4 | 8,2 |
| GC-B100215 | 5400 | 225 | 340 | 100 | 215 | 73 | 24 x 8,5 | 28 x 6,4 | 12,6 |
| GC-B120260 | 5932 | 185 | 275 | 120 | 260 | 86 | 28 x 10 | 32 x 7,4 | 23 |
| GC-B150320 | 17040 | 150 | 230 | 150 | 320 | 108 | X12 32 | 36 x 8,4 | 42 |
