Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | GCC |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 10 PCS |
| Preis: | USD 25.00 - 65.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 10 -12 Millimeter | Außendurchmesser: | 30 - 140 Millimeter |
|---|---|---|---|
| Stärke: | 9 - 26 Millimeter | Drehmoment: | 4.6 - 722 N.m |
| Gewicht: | 0.03 - 1,41 KILOGRAMM | ||
| Hervorheben: | 20N.m Zylinderrollenlager,47mm Od-Zylinderrollenlager,20N.m Kupplungs-Nadellager |
||
Produkt-Beschreibung

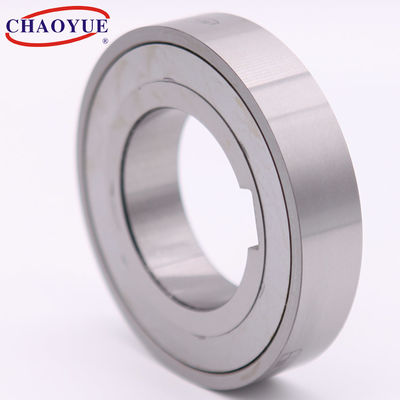

GCC ALS Rollen-Typ- einsweise laufen frei, Kupplung für Verpackmaschine tragend
Art GCC ist eine Rollenart freilaufen das gestützte Nichtlager. Nominaler Außendurchmesser ist der selbe wie eine Reihe 62 Kugellager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Einheiten sind geliefertes Fett lubriacted.
Standardanordnung ist, diese Art neben einem Lager der Reihe 62 innerhalb der gleichen Standorttoleranzen zu installieren. Der Innenring wird zur Welle befestigt. Der Außenring hat eine positive Toleranz n6, zum ein Einpress in der Wohnung H7 zu geben, aber die Wohnung muss genug stark sein.
Diese Reihe, die umfangreich ist, verwendete im Maschineriesystem der Verpackung, Drucken, Papierherstellung, das Spinnen, chemisch, medizinisch, Nahrung und so weiter.
Befestigung des Beispiels
| Art | Nennmoment [N.m] | Überlauf Grenzgeschwindigkeit [r/Minute] | Maß in Coutour [Millimeter] | Gewicht [Kilogramm] |
||||
| Innenring | Außenring | D [n6] | L | d [H7] | Bn x tn | |||
| GC-C1030 | 4,6 | 1750 | 2600 | 30 | 9 | 10 | 3 x 1,4 | 0,03 |
| GC-C1232 | 8,5 | 1600 | 2400 | 32 | 10 | 12 | 4 x 1,8 | 0,04 |
| GC-C1535 | 9,3 | 1400 | 2150 | 35 | 11 | 15 | 3 x 1,4 | 0,05 |
| GC-C1542 | 11 | 1200 | 1750 | 42 | 11 | 15 | 3 x 1,4 | 0,11 |
| GC-C1545 | 27 | 1200 | 1750 | 45 | 15 | 15 | 3 x 1,4 | 0,12 |
| GC-C2047 | 22 | 1100 | 1650 | 47 | 14 | 20 | 6 x 2,8 | 0,12 |
| GC-C2547 | 20 | 1100 | 1650 | 47 | 25 | 25 | 6 x 2,8 | 0,12 |
| GC-C2552 | 38 | 950 | 1450 | 52 | 15 | 25 | 8 x 3,3 | 0,14 |
| GC-C2562 | 60 | 800 | 1200 | 62 | 17 | 25 | 8 x 3,3 | 0,17 |
| GC-C3062 | 61 | 800 | 1200 | 62 | 16 | 30 | 8 x 3,3 | 0,22 |
| GC-C3572 | 97 | 650 | 1000 | 72 | 17 | 35 | 10 x 3,3 | 0,31 |
| GC-C4080 | 126 | 600 | 900 | 80 | 18 | 40 | 10 x 3,3 | 0,39 |
| GC-C4585 | 148 | 500 | 800 | 85 | 19 | 45 | 8 x 2,8 | 0,44 |
| GC-C5090 | 153 | 475 | 750 | 90 | 20 | 50 | 8 x 2,8 | 0,49 |
| GC-C55100 | 209 | 400 | 650 | 100 | 21 | 55 | 16 x 4,3 | 0,66 |
| GC-C60110 | 346 | 350 | 550 | 110 | 22 | 60 | 18 x 4,4 | 0,81 |
| GC-C80140 | 722 | 300 | 450 | 140 | 26 | 80 | 22 x 5,4 | 1,41 |
