Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | Z10 |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 PC |
| Preis: | USD 50.00 - 650.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 100 - 280 Millimeter | Außendurchmesser: | 170 - 460 Millimeter |
|---|---|---|---|
| Stärke: | 43 - 132 Millimeter | Drehmoment: | 5.91 - 269 kN.m |
| Bolzen: | M8 - M20 | Gewicht: | 4.7 - 102 Kilogramm |
| Hervorheben: | keyless Wellenkupplung 155mm Durchmessers,keyless Wellenkupplung 50mm Länge,155mm Durchmesser-Dehnfugeärmel |
||
Produkt-Beschreibung

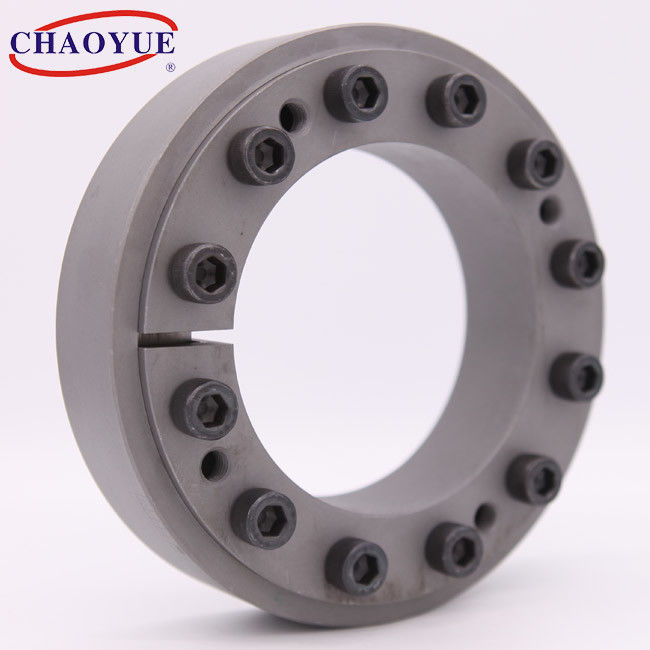

Gebohrte Größe Z10 100mm bis 280mm Expansions-Gerät-Ärmel
Befestigung des Beispiels
| Grundlegendes Maß [Millimeter] | Bolzen | Bewertete Last | Drehmoment von ziehen Bolzen fest [N.m] |
Gewicht [Kilogramm] |
||||||
| d | D | dw | L | H | e | d1 | Axiale Kraft [kN] |
Toruqe [kN.m] |
||
| 100 | 170 | 70 | 34 | 43 | 4 | M8 | 170 | 5,91 | 29 | 4,7 |
| 100 | 170 | 75 | 34 | 43 | 4 | M8 | 200 | 7,42 | 29 | 4,7 |
| 100 | 170 | 80 | 34 | 43 | 4 | M8 | 220 | 8,9 | 29 | 4,7 |
| 110 | 185 | 80 | 39 | 49 | 5 | M10 | 226 | 9,05 | 58 | 5,9 |
| 110 | 185 | 85 | 39 | 49 | 5 | M10 | 255 | 10,38 | 58 | 5,9 |
| 110 | 185 | 90 | 39 | 49 | 5 | M10 | 280 | 12,6 | 58 | 5,9 |
| 125 | 215 | 90 | 42 | 53 | 5,5 | M10 | 280 | 12,85 | 58 | 8,3 |
| 125 | 215 | 95 | 42 | 53 | 5,5 | M10 | 315 | 14,98 | 58 | 8,3 |
| 125 | 215 | 100 | 42 | 53 | 5,5 | M10 | 340 | 17 | 58 | 8,3 |
| 140 | 230 | 100 | 46 | 58 | 6 | M12 | 370 | 18,5 | 100 | 10 |
| 140 | 230 | 105 | 46 | 58 | 6 | M12 | 400 | 21,1 | 100 | 10 |
| 140 | 230 | 110 | 46 | 58 | 6 | M12 | 431 | 23,7 | 100 | 10 |
| 155 | 263 | 110 | 50 | 62 | 6 | M12 | 440 | 24 | 100 | 15 |
| 155 | 263 | 115 | 50 | 62 | 6 | M12 | 473 | 27 | 100 | 15 |
| 155 | 263 | 120 | 50 | 62 | 6 | M12 | 508 | 30,2 | 100 | 15 |
| 165 | 290 | 120 | 56 | 68 | 7 | M16 | 525 | 34,5 | 240 | 22 |
| 165 | 290 | 125 | 56 | 68 | 7 | M16 | 620 | 38,6 | 240 | 22 |
| 165 | 290 | 130 | 56 | 68 | 7 | M16 | 660 | 42,8 | 240 | 22 |
| 175 | 300 | 130 | 56 | 68 | 8 | M16 | 650 | 42 | 240 | 22 |
| 175 | 300 | 135 | 56 | 68 | 8 | M16 | 680 | 46,2 | 240 | 22 |
| 175 | 300 | 140 | 56 | 68 | 8 | M16 | 720 | 50,6 | 240 | 22 |
| 185 | 330 | 140 | 71 | 85 | 8 | M16 | 870 | 61 | 240 | 37 |
| 185 | 330 | 145 | 71 | 85 | 8 | M16 | 910 | 66,2 | 240 | 37 |
| 185 | 330 | 150 | 71 | 85 | 8 | M16 | 960 | 71,7 | 240 | 37 |
| 200 | 350 | 150 | 71 | 85 | 8 | M16 | 1020 | 77 | 240 | 41 |
| 200 | 350 | 155 | 71 | 85 | 8 | M16 | 1070 | 82,7 | 240 | 41 |
| 200 | 350 | 160 | 71 | 85 | 8 | M16 | 1100 | 88,1 | 240 | 41 |
| 220 | 370 | 160 | 88 | 103 | 9 | M16 | 1210 | 97 | 240 | 54 |
| 220 | 370 | 165 | 88 | 103 | 9 | M16 | 1270 | 105 | 240 | 54 |
| 220 | 370 | 170 | 88 | 103 | 9 | M16 | 1335 | 113,5 | 240 | 54 |
| 240 | 405 | 170 | 92 | 107 | 10 | M20 | 1390 | 118 | 470 | 67 |
| 240 | 405 | 180 | 92 | 107 | 10 | M20 | 1515 | 136 | 470 | 67 |
| 240 | 405 | 190 | 92 | 107 | 10 | M20 | 1630 | 154,8 | 470 | 67 |
| 260 | 430 | 190 | 103 | 119 | 10 | M20 | 1700 | 162 | 470 | 82 |
| 260 | 430 | 200 | 103 | 119 | 10 | M20 | 1820 | 182 | 470 | 82 |
| 260 | 430 | 210 | 103 | 119 | 10 | M20 | 1930 | 202,8 | 470 | 82 |
| 280 | 460 | 210 | 114 | 132 | 10 | M20 | 1030 | 213 | 470 | 102 |
| 280 | 460 | 220 | 114 | 132 | 10 | M20 | 2150 | 240 | 470 | 102 |
| 280 | 460 | 230 | 114 | 132 | 10 | M20 | 2330 | 269 | 470 | 102 |
