Startseite ProdukteWelle, die Elemente festklemmtBolzen-Höhepunkt-Keyless Buchse des Schwarz-1240 N.M M75 für Wellen-Verschluss

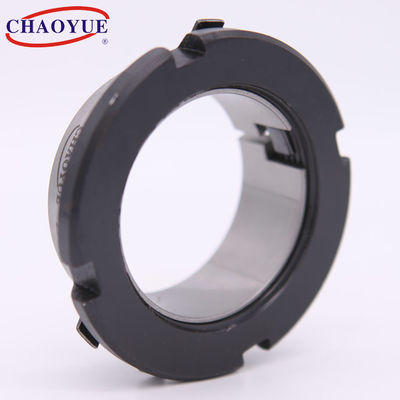

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

Bolzen-Höhepunkt-Keyless Buchse des Schwarz-1240 N.M M75 für Wellen-Verschluss

Produktdetails:
Herkunftsort: Shaanxi, China
Markenname: CHAOYUE
Modellnummer: Z19A
Zahlung und Versand AGB:
Min Bestellmenge: 10 PCS
Preis: USD 5.00 - 20.00 / pc
Verpackung Informationen: Karton oder Holzkiste hängen von der Größe der Produkte ab
Lieferzeit: 1 - 3 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000 PC pro Monat
Kontakt

Detailinformationen
Innerer Durchmesser: 14 - 70 Millimeter Außendurchmesser: 25 - 84 Millimeter
Stärke: 16.5 - 31,5 Millimeter Drehmoment: 38 - 1240 N.m
Bolzen: M20 - M75 Gewicht: 0.05 - 0,42 Kilogramm
Hervorheben:

Keyless Buchse 1240 N.m-Höhepunkts

,

Keyless Buchse des Höhepunkts des Bolzens M75

,

1240 N.m-Achsen-Kragenklammer

Produkt-Beschreibung

Keyless Welle Z19A, die das Element zuschließt Buchse festklemmt



Bolzen-Höhepunkt-Keyless Buchse des Schwarz-1240 N.M M75 für Wellen-Verschluss 0





Befestigung des Beispiels



Bolzen-Höhepunkt-Keyless Buchse des Schwarz-1240 N.M M75 für Wellen-Verschluss 1



Grundlegendes Maß [Millimeter] Bolzen Bewertete Last Druck auf Welle
[N/Millimeter2]		 Druck auf Nabe
[N/Millimeter2]		 Drehmoment von ziehen Bolzen fest
[N.m]		 Gewicht
[Kilogramm]
d D E H B d1 Axiale Kraft
[kN]		 Drehmoment
[N·m]
14 25 32 16,5 6,5 M20 x 1 5,1 38 200 110 95 0,05
15 25 32 16,5 6,5 M20 x 1 5,5 41 185 110 95 0,04
16 25 32 16,5 6,5 M20 x 1 5,45 43 174 110 95 0,04
17 26 32 16,5 6,5 M20 x 1 5,5 47 164 107 95 0,04
18 26 32 16,5 6,5 M20 x 1 5,4 49 155 107 95 0,04
18 30 38 16,5 6,5 M25 x 1,5 6,6 58 185 112 160 0,06
19 30 38 18 6,5 M25 x 1,5 6,6 62 176 112 160 0,06
20 30 38 18 6,5 M25 x 1,5 6,6 66 167 111 160 0,06
22 32 38 18 6,5 M25 x 1,5 6,6 73 152 105 160 0,06
24 35 45 18 6,5 M30 x 1,5 8,75 105 185 127 220 0,08
25 35 45 18 6,5 M30 x 1,5 8,8 110 178 127 220 0,07
28 36 45 18 6,5 M32 x 1,5 8,55 120 159 124 220 0,06
28 40 52 18 6,5 M35 x 1,5 10,6 149 188 141 340 0,09
30 40 52 19,5 7 M35 x 1,5 10,6 160 164 123 340 0,09
32 42 52 19,5 7 M36 x 1,5 10,6 170 154 117 340 0,09
35 45 58 21,5 8 M40 x 1,5 13,1 230 153 120 480 0,11
36 45 58 21,5 8 M40 x 1,5 13,3 240 149 120 480 0,1
38 48 58 21..5 8 M42 x 1,5 13,1 250 141 112 480 0,12
38 50 58 21,5 8 M42 x 1,5 13,1 250 141 112 480 0,14
40 50 65 24,5 10 M45 x 1,5 15,5 310 124 93 680 0,14
40 52 65 24,5 10 M45 x 1,5 15,5 310 120 93 680 0,17
42 55 65 25,5 10 M48 x 1,5 15,2 320 114 87 680 0,2
45 55 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,16
45 57 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,2
48 60 75 25,5 10 M55 x 2 20,8 500 135 105 970 0,21
50 60 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,18
50 62 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,22
55 65 80 27,5 12 M60 x 2 22 610 103 84 1100 0,21
55 68 80 27,5 12 M60 x 2 22 610 103 84 1100 0,28
56 68 80 27,5 12 M60 x 2 22 620 101 82 1100 0,26
60 70 85 30 12 M65 x 2 26,6 800 113 93 1300 0,24
60 73 85 30,5 12 M65 x 2 26,6 800 113 93 1300 0,33
63 79 92 30,5 14 M70 x 2 31,1 980 107 86 1600 0,43
65 79 92 30,5 14 M70 x 2 31 1010 104 86 1600 0,38
70 84 98 31,5 14 M75 x 2 35,4 1240 110 92 2000 0,42



Größe und Tag:

Ärmeldehnfuge des Bolzens m6

Wellenschraubensicherungen des Bolzens m6

Länge 66mm Welle
