Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | Z6 |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 10 PCS |
| Preis: | USD 5.00 - 15.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 5000 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 14 - 50 Millimeter | Außendurchmesser: | 55 - 80 Millimeter |
|---|---|---|---|
| Stärke: | 30 - 33 Millimeter | Drehmoment: | 127 -1830 N.m |
| Bolzen: | M8 | Gewicht: | 0.48 - 0,73 Kilogramm |

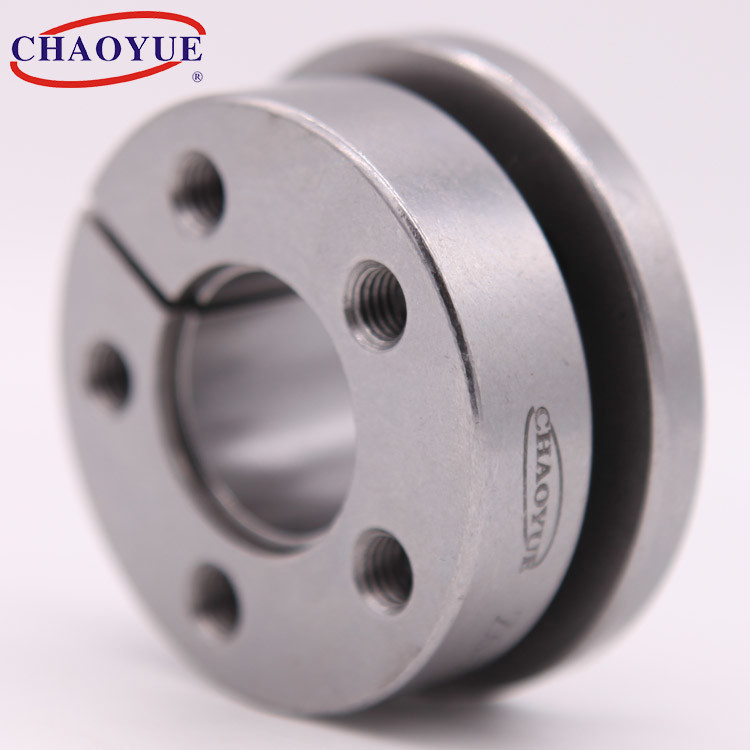

| Hervorheben: | 65mm Außendurchmesser-Keyless Feststellvorrichtung,690N.M Keyless Locking Assembly,690N.M Achsen-Kragenklammer |
||
Produkt-Beschreibung
Nutzleistungs-Verschluss-Kunden-Entwurfs-Schraubensicherung des Licht-Z6
Befestigung des Beispiels
| Grundlegendes Maß [Millimeter] | Bolzen | Bewertete Last | Druck auf Welle [N/Millimeter2] |
Druck auf Nabe [N/Millimeter2] |
Drehmoment von ziehen Bolzen fest [N.m] |
Gewicht [Kilogramm] |
||||||||
| d | D | D1 | L | L1 | L2 | L3 | d1 | n | Axiale Kraft [kN] |
Toruqe [N.m] |
||||
| 14 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 127 | 208 | 52,5 | 25 | 0,48 |
| 16 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 142 | 181 | 52,5 | 25 | 0,47 |
| 18 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 157 | 161 | 52,5 | 25 | 0,46 |
| 19 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 165 | 152 | 52,5 | 25 | 0,46 |
| 20 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 18 | 172 | 145 | 52,5 | 25 | 0,45 |
| 22 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 25,5 | 285 | 186 | 75 | 35 | 0,44 |
| 24 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 25,5 | 307 | 170 | 75 | 35 | 0,42 |
| 25 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 25,5 | 315 | 163 | 75 | 35 | 0,41 |
| 28 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 31,5 | 435 | 175 | 89 | 41 | 0,39 |
| 30 | 55 | 62 | 38 | 30 | 22 | 17 | M8 | 3 | 31,5 | 472 | 163 | 89 | 41 | 0,37 |
| 24 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 37,4 | 440 | 244 | 90 | 30 | 0,62 |
| 25 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 37,4 | 460 | 234 | 90 | 30 | 0,61 |
| 28 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 43,6 | 600 | 243 | 105 | 35 | 0,58 |
| 30 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 43,6 | 640 | 227 | 105 | 35 | 0,56 |
| 32 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 43,6 | 690 | 213 | 105 | 35 | 0,55 |
| 35 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 52,5 | 910 | 234 | 126 | 41 | 0,51 |
| 38 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 52,5 | 990 | 216 | 126 | 41 | 0,48 |
| 40 | 65 | 72 | 38 | 30 | 22 | 17 | M8 | 5 | 52,5 | 1050 | 205 | 125 | 41 | 0,46 |
| 30 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 52,4 | 780 | 232 | 87 | 30 | 1,01 |
| 32 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 52,4 | 830 | 217,5 | 87 | 30 | 0,99 |
| 35 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 61 | 1060 | 232 | 102 | 35 | 0,96 |
| 38 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 61 | 1150 | 214 | 102 | 35 | 0,92 |
| 40 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 61 | 1220 | 203 | 102 | 35 | 0,89 |
| 42 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73,5 | 1540 | 233 | 122 | 41 | 0,86 |
| 45 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73,5 | 1650 | 217 | 122 | 41 | 0,82 |
| 48 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73,5 | 1760 | 203 | 122 | 41 | 0,76 |
| 50 | 80 | 87 | 41 | 33 | 25 | 20 | M8 | 7 | 73,5 | 1830 | 195 | 122 | 41 | 0,73 |
