Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | Z9A |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 PC |
| Preis: | USD 35.00 - 950.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Innerer Durchmesser: | 100 - 420 Millimeter | Außendurchmesser: | 145 - 515 Millimeter |
|---|---|---|---|
| Stärke: | 66 - 149 Millimeter | Drehmoment: | 9.6 - 410 kN.m |
| Bolzen: | M10 - M22 | Gewicht: | 4.3 - 75,4 Kilogramm |
| Hervorheben: | 410kN.m keyless Koppelung,keyless Koppelung 515mm Ods,410kN.m Ärmelart Dehnfuge |
||
Produkt-Beschreibung

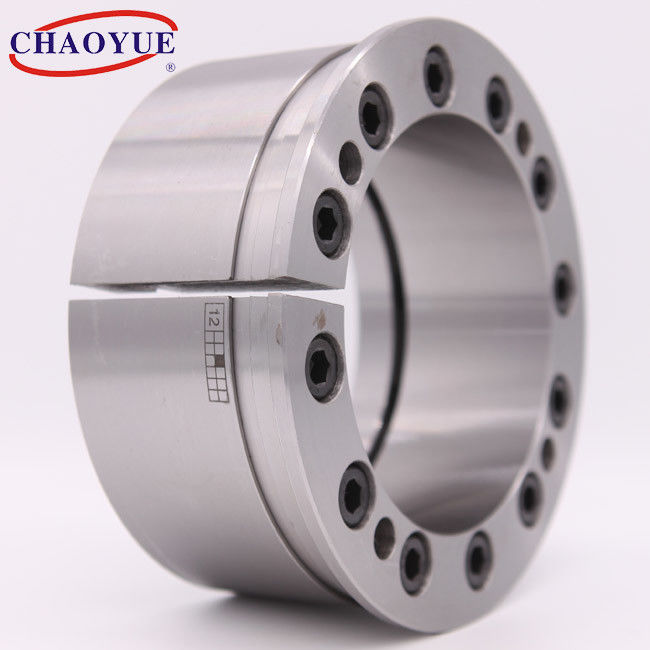

Klammern-Wellen-Energie-Schließfach der Z9A-Textilmaschinerie-45#
| Grundlegendes Maß [Millimeter] | Bolzen | Bewertete Last | Druck auf Welle N/mm2 |
Druck auf Nabe N/mm2 |
Drehmoment von ziehen Bolzen fest [N.m] |
Gewicht [Kilogramm] |
|||||||
| d | D | L | L1 | e | B | d1 | n | Axiale Kraft [kN] |
Toruqe [kN.m] |
||||
| 100 | 145 | 66 | 45 | 5 | 65 | M10 | 10 | 192 | 9,6 | 102 | 70 | 83 | 4,3 |
| 110 | 155 | 66 | 45 | 5 | 65 | M10 | 12 | 197 | 10,5 | 93 | 66 | 83 | 4,7 |
| 120 | 165 | 66 | 45 | 5 | 65 | M10 | 12 | 216 | 13 | 96 | 70 | 83 | 5 |
| 130 | 180 | 75 | 54 | 6 | 72 | M12 | 12 | 287 | 17,8 | 100 | 78 | 145 | 6,9 |
| 140 | 190 | 75 | 54 | 6 | 72 | M12 | 12 | 287 | 20,2 | 94 | 69 | 145 | 7,2 |
| 150 | 200 | 75 | 54 | 6 | 72 | M12 | 12 | 287 | 21,6 | 88 | 66 | 145 | 7,8 |
| 160 | 210 | 75 | 54 | 6 | 72 | M12 | 15 | 360 | 28,8 | 101 | 77 | 145 | 8,2 |
| 170 | 225 | 75 | 54 | 6 | 72 | M12 | 16 | 383 | 32,6 | 101 | 76 | 145 | 9,6 |
| 180 | 235 | 75 | 54 | 6 | 72 | M12 | 18 | 431 | 38,8 | 108 | 82 | 145 | 10,1 |
| 190 | 250 | 84 | 59 | 6 | 81 | M14 | 15 | 493 | 46,8 | 106 | 80 | 230 | 14,3 |
| 200 | 260 | 84 | 59 | 6 | 81 | M14 | 16 | 526 | 52,8 | 100 | 77 | 230 | 13,8 |
| 220 | 285 | 84 | 59 | 6 | 81 | M16 | 14 | 640 | 70 | 119 | 92 | 355 | 16,3 |
| 240 | 305 | 102 | 76 | 7 | 98 | M16 | 16 | 731 | 88 | 96 | 75 | 355 | 21,3 |
| 260 | 325 | 102 | 76 | 7 | 98 | M16 | 18 | 822 | 107 | 103 | 82 | 355 | 22,8 |
| 280 | 355 | 110 | 84 | 8 | 106 | M16 | 20 | 910 | 128 | 96 | 75 | 355 | 30,3 |
| 300 | 375 | 110 | 84 | 8 | 106 | M16 | 22 | 1000 | 151 | 99 | 79 | 355 | 33 |
| 320 | 405 | 132 | 99 | 8 | 125 | M20 | 18 | 1280 | 206 | 101 | 80 | 690 | 47,8 |
| 340 | 425 | 132 | 99 | 8 | 125 | M20 | 20 | 1420 | 242 | 106 | 85 | 690 | 49,7 |
| 360 | 455 | 149 | 110 | 8 | 140 | M22 | 20 | 1770 | 319 | 113 | 89 | 930 | 66,2 |
| 380 | 475 | 149 | 110 | 8 | 140 | M22 | 20 | 1770 | 337 | 109 | 87 | 930 | 69,7 |
| 400 | 485 | 149 | 110 | 8 | 140 | M22 | 20 | 1770 | 355 | 101 | 83 | 930 | 71,7 |
| 420 | 515 | 149 | 110 | 8 | 140 | M22 | 22 | 1980 | 410 | 107 | 87 | 930 | 75,4 |
