Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | DLD7 |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 |
| Preis: | USD 25.00 - 220.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Produkt-Name: | 68 - 266,5 KUPPLUNG Millimeters ELECTORMAGNETIC für landwirtschaftliche Maschinerie | Bohrungs-Größe: | 12 - 60 Millimeter |
|---|---|---|---|
| Stärke: | 44.3 - 93,5 Millimeter | Gewicht: | 0.79 - 21,2 Kilogramm |
| Spannung: | DC - 24V | Energie: | 15 - 85 W |
| Hervorheben: | elektromagnetische Kupplung des Mikros der Gleichspannung 24V,elektromagnetische Mikrokupplung 8000rpm,elektrische Kupplungsbremse der Gleichspannung 24V |
||
Produkt-Beschreibung

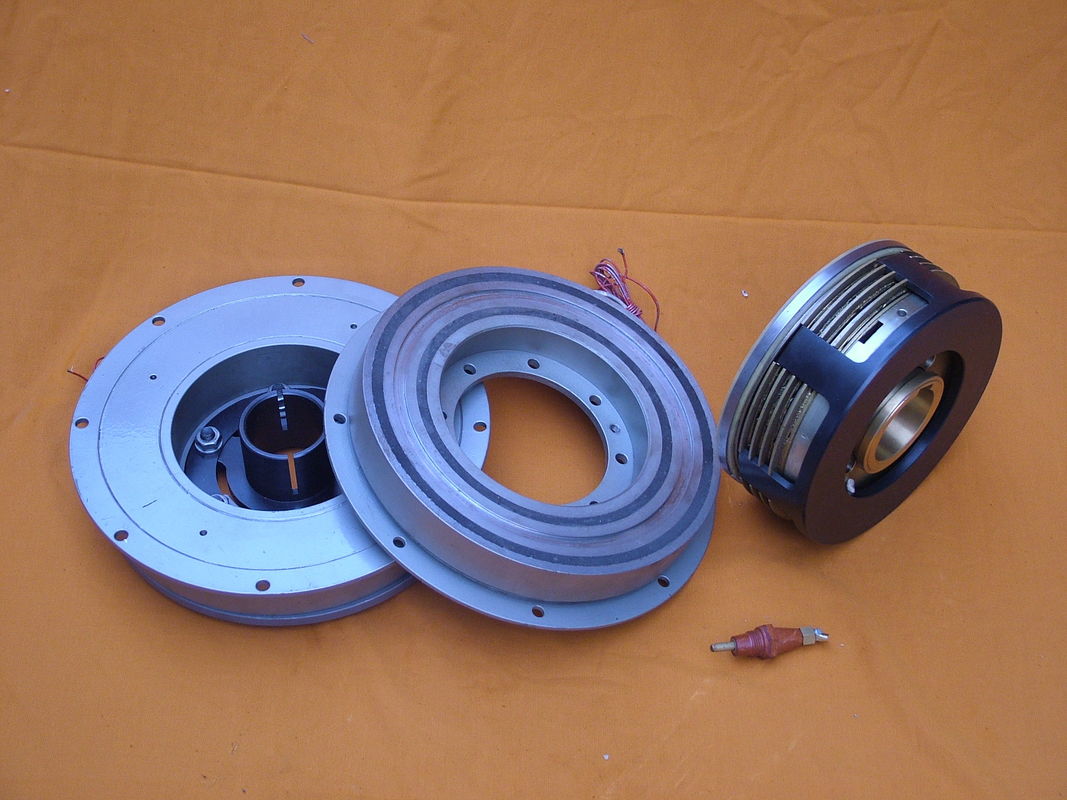

68 - 266,5 KUPPLUNG Millimeters ELECTORMAGNETIC für landwirtschaftliche Maschinerie
Auslöser der elektromagnetischen Kupplung ist ein Drehmoment (oder Energie,), die von der Antriebsachsenseite der Antriebsachsenseite übertragen werden. Er ist in den verschiedenen Mechanismen (z.B., der Getriebemechanismus der Maschine und der verschiedene Bewegungsmechanismus, das etc.) weitverbreitet schnellen Anfang, das Bremsen, etc., oder Geschwindigkeitsregelungsfunktion aufhebend zu erzielen. Da die elektromagnetische Kupplung, die einfach ist, Fernbedienung einzuführen, die Operation, viel einfacherer und anderer mechanischer, hydraulischer oder pneumatischer Kupplungsvergleich ist, ist es das automatische Kontrollsystem ein wichtiges Element.
Befestigung des Beispiels
| Modell | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Reibungs-Drehmoment [N.m] | Dynamisch | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Statisch | 5,5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Erregungs-Spannung [V] | DC - 24V | ||||||||||||||
| Energie (20°C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Max Rotating Speed [U/min] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Gewicht [Kilogramm] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13,3 | 21,2 | ||||||||
|
Radialgröße [Millimeter] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152,4 | 152,4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4,1 | 8,1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Axiale Größe [Millimeter] |
H | 26,1 | 28,1 | 32,5 | 36,3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44,3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7,7 | 8,2 | 9,2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3,5 | 4,9 | 5,5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05/-0,1) | 0,5 (0/-0,2) | ||||||||||||
|
Bohrungs-Größe [Millimeter] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17,3 | 22,8 | 28,3 | 33,3 | 43,3 | 53,8 | 64,4 | |||||||
