Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | DLD7 |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 |
| Preis: | USD 25.00 - 220.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Produkt-Name: | DLD7 einzelne Diskette ELECTORMAGNETIC KUPPLUNG 0,79 - 21,2 Kilogramm | Bohrungs-Größe: | 12 - 60 Millimeter |
|---|---|---|---|
| Außendurchmesser: | 68 - 266,5 Millimeter | Stärke: | 44.3 - 93,5 Millimeter |
| Spannung: | DC - 24V | Energie: | 15 - 85 W |
| Hervorheben: | 11N.m elektromagnetische Kupplung 24v,20W elektromagnetische Kupplung 24v,elektrische Bremse der Kupplung 6000rpm |
||
Produkt-Beschreibung

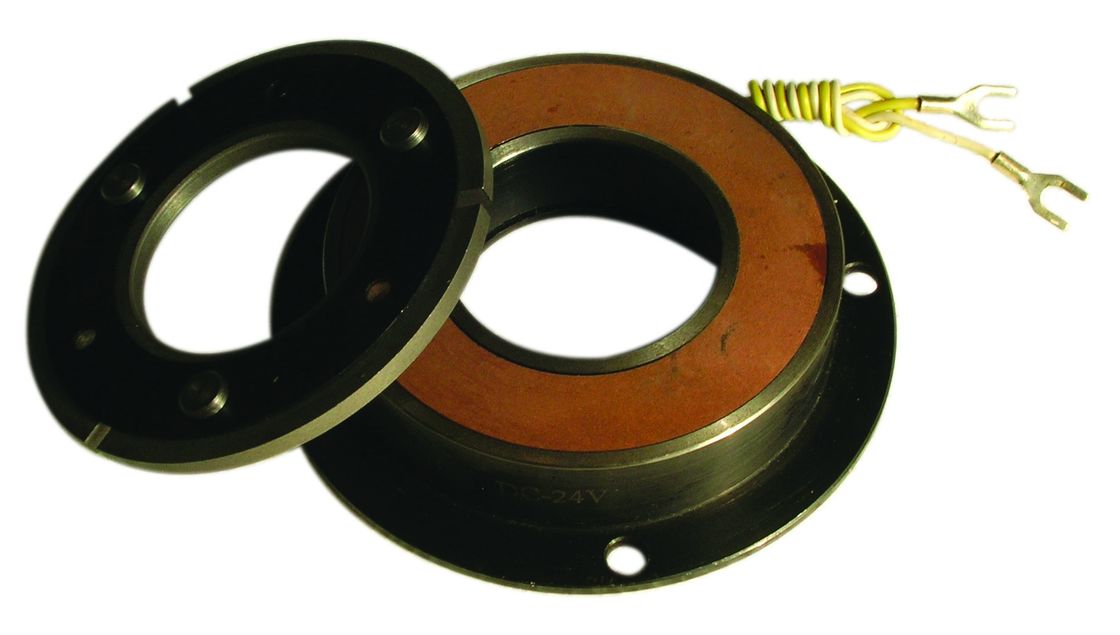

DLD7 einzelne Diskette ELECTORMAGNETIC KUPPLUNG 0,79 - 21,2 Kilogramm
Drehmoment wird durch die Verpflichtung der Zahnoberfläche, ist Repräsentativprodukte eines der elektromagnetischen Kupplung Kiefers übertragen.
Seit der elektromagnetischen Kupplung, welche ein Eigenschaften Genauigkeits-Getriebedrehmoment die Hund (ein kleines, hohes), verbunden mit dem einzigartigen Entwurf der Firma hat, fügte Leistungsoptimierung hinzu. besonders
Nach der speziellen Verarbeitung es ist wichtige Kieferzahnoberfläche, der Zahnteil, genaue Drehmomentübertragung und extrem schnelle Trennung.
Weiter, wegen der einzigartigen Struktur der Zahnoberfläche, engagiert sich keiner Punkt (Art der einzelnen Positionierung) nicht auf dem Umfang, kann es extrem einfach sein, die Positionierung der Verbindung und des Gleichlaufbetriebs zu erzielen.
Befestigung des Beispiels
| Modell | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Reibungs-Drehmoment [N.m] | Dynamisch | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Statisch | 5,5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Erregungs-Spannung [V] | DC - 24V | ||||||||||||||
| Energie (20°C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Max Rotating Speed [U/min] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Gewicht [Kilogramm] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13,3 | 21,2 | ||||||||
|
Radialgröße [Millimeter] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152,4 | 152,4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4,1 | 8,1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Axiale Größe [Millimeter] |
H | 26,1 | 28,1 | 32,5 | 36,3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44,3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7,7 | 8,2 | 9,2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3,5 | 4,9 | 5,5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05/-0,1) | 0,5 (0/-0,2) | ||||||||||||
|
Bohrungs-Größe [Millimeter] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17,3 | 22,8 | 28,3 | 33,3 | 43,3 | 53,8 | 64,4 | |||||||
