Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | DLD7 |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 |
| Preis: | USD 25.00 - 220.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Produkt-Name: | DLD7 einzelne Diskette ELECTORMAGNETIC KUPPLUNG 15 - 85 W | Bohrungs-Größe: | 12 - 60 Millimeter |
|---|---|---|---|
| Außendurchmesser: | 68 - 266,5 Millimeter | Stärke: | 44.3 - 93,5 Millimeter |
| Gewicht: | 0.79 - 21,2 Kilogramm | Spannung: | DC - 24V |
| Hervorheben: | 60mm gebohrte Elektromagnetkupplungen,93.5mm Stärkeelektromagnetkupplungen,60mm gebohrte elektromagnetische Mikrokupplung |
||
Produkt-Beschreibung

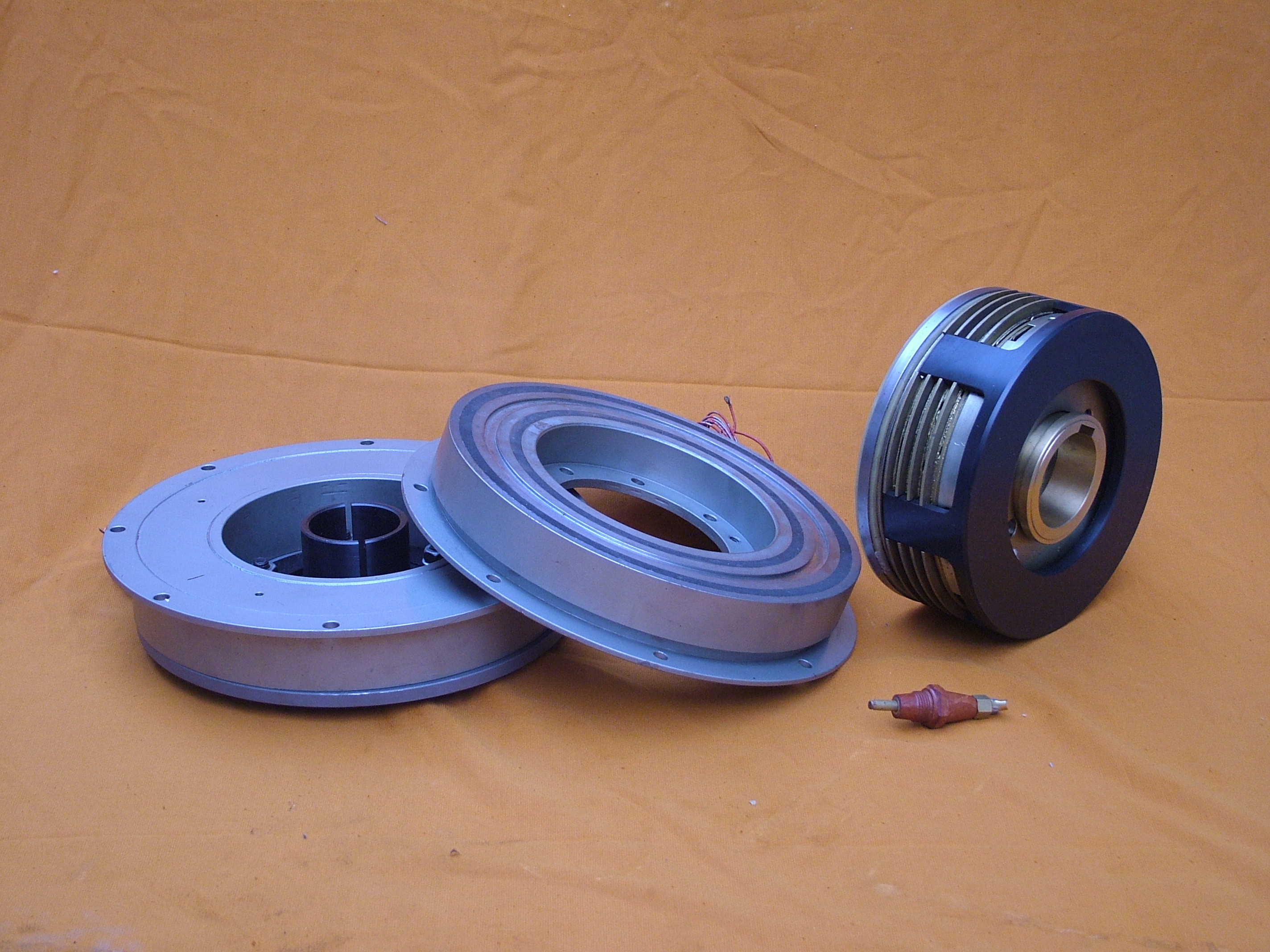

DLD7 einzelne Diskette ELECTORMAGNETIC KUPPLUNG 15 - 85 W
Um ununterbrochene Operation der elektromagnetischen Kupplung sicherzustellen, muss es Instandhaltung immer sein:
1, wird häufig dem Schmiermittel im beweglichen Teil der elektromagnetischen Kupplung hinzugefügt.
2, regelmäßige Inspektion der Länge des Armaturnanschlags. Seit dem während der Operation der Kupplung, da der bewegliche Abschnitt der Abnutzungsoberfläche, es die Länge des Armaturnanschlags erhöht. Wenn die Armatur kleiner als ist, muss die normale Länge des Anschlags justiert werden, um das Mindestspiel zwischen der Bremsoberfläche der Drehscheibe wieder herzustellen. Wenn die Armaturnhublänge auf oben genanntes normales erhöht wird, ist es möglich, Sog erheblich zu verringern.
3, wenn der Ersatz der abgenutzten bremsenden Oberfläche das, Mindestspiel zwischen der Bremsoberfläche der Drehscheibe nachzuregulieren ist.
4, überprüfen immer die befestigenden Bolzen insbesondere um ein Bolzenelektromagneten festzuziehen, das Elektromagnet und die Bolzenwohnung, Bolzenjoch, ein Bolzen und eine Bolzenverbindungs-Solenoidspule.
5, regelmäßige Inspektion des mechanischen Verschleißes des beweglichen Mitgliedes und die Elektromagnetteile der Oberfläche, zum von Staub-, Schmutz- und Haarblumen zu entfernen.
Befestigung des Beispiels
| Modell | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Reibungs-Drehmoment [N.m] | Dynamisch | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Statisch | 5,5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Erregungs-Spannung [V] | DC - 24V | ||||||||||||||
| Energie (20°C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Max Rotating Speed [U/min] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Gewicht [Kilogramm] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13,3 | 21,2 | ||||||||
|
Radialgröße [Millimeter] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152,4 | 152,4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4,1 | 8,1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Axiale Größe [Millimeter] |
H | 26,1 | 28,1 | 32,5 | 36,3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44,3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7,7 | 8,2 | 9,2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3,5 | 4,9 | 5,5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05/-0,1) | 0,5 (0/-0,2) | ||||||||||||
|
Bohrungs-Größe [Millimeter] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17,3 | 22,8 | 28,3 | 33,3 | 43,3 | 53,8 | 64,4 | |||||||
