Produktdetails:
|
|
| Herkunftsort: | Shaanxi, China |
|---|---|
| Markenname: | CHAOYUE |
| Modellnummer: | DLD7 |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1 |
| Preis: | USD 25.00 - 220.00 / pc |
| Verpackung Informationen: | Karton oder Holzkiste hängen von der Größe der Produkte ab |
| Lieferzeit: | 1 - 3 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500 PC pro Monat |
|
Detailinformationen |
|||
| Produkt-Name: | DLD7 einzelnes Diskette ELECTORMAGNETIC KUPPLUNGS-DC - 24V | Bohrungs-Größe: | 12 - 60 Millimeter |
|---|---|---|---|
| Außendurchmesser: | 68 - 266,5 Millimeter | Stärke: | 44.3 - 93,5 Millimeter |
| Gewicht: | 0.79 - 21,2 Kilogramm | Energie: | 15 - 85 W |
| Hervorheben: | Bremse der elektromagnetischen Kupplungs-85W,266.5mm Außendurchmesser-elektromagnetische Kupplungs-Bremse,elektrische Kupplungsbremse 266.5mm Außendurchmessers |
||
Produkt-Beschreibung

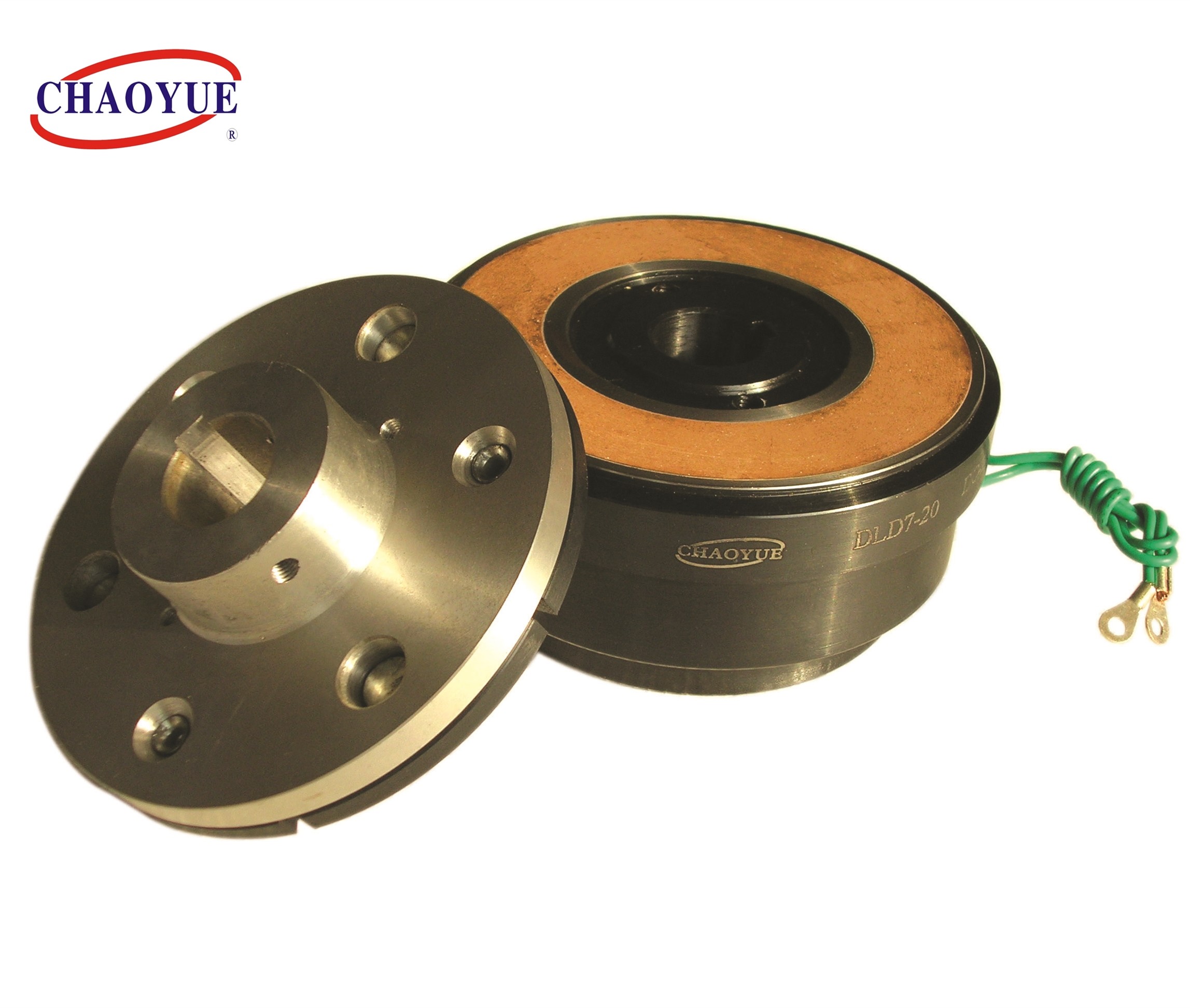

DLD7 einzelnes Diskette ELECTORMAGNETIC KUPPLUNGS-DC - 24V
1 wird angeschlossen, um die Taten von abzuschneiden: Teil zwischen den treibenden Teil und den Starter anbringend, wird der Antrieb nicht am Anfang der Verbindung wird abgeschnitten durch die Operation der Reaktion ist notwendig gestoppt.
2. Verschiebung: der Fall hat einen Umrechnungssatz, wenn der Job auf dem Weg ist, einen Kupplungskasten, kann nicht am Antriebszahnrad geschlossen sein.
3. umschaltbar: Umschaltbare Last, wenn die Vermittlungsstelle, mit Gebrauch der äußeren Kupplung gefahren wird, um als lang vorwärts zu schwingen.
4. Die Hochfrequenzoperation: Aussetzbetrieb im schnellen Zyklus, wiederholter Gebrauch des Motors AN, WEG VON begrenzter Frequenz stellte und deshalb der Gebrauch der Kupplung, damit schnelle Reaktion, Hochpräzisionsbremsen zur Verfügung.
5. Schritt für Schritt fortbewegend: mechanische Betätigung beginnen Position und engagieren sich, nur die Kupplung blitzschnelle Betätigung sein kann.
Befestigung des Beispiels
| Modell | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Reibungs-Drehmoment [N.m] | Dynamisch | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Statisch | 5,5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Erregungs-Spannung [V] | DC - 24V | ||||||||||||||
| Energie (20°C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Max Rotating Speed [U/min] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Gewicht [Kilogramm] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13,3 | 21,2 | ||||||||
|
Radialgröße [Millimeter] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152,4 | 152,4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4,1 | 8,1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Axiale Größe [Millimeter] |
H | 26,1 | 28,1 | 32,5 | 36,3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44,3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7,7 | 8,2 | 9,2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3,5 | 4,9 | 5,5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05/-0,1) | 0,5 (0/-0,2) | ||||||||||||
|
Bohrungs-Größe [Millimeter] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17,3 | 22,8 | 28,3 | 33,3 | 43,3 | 53,8 | 64,4 | |||||||
